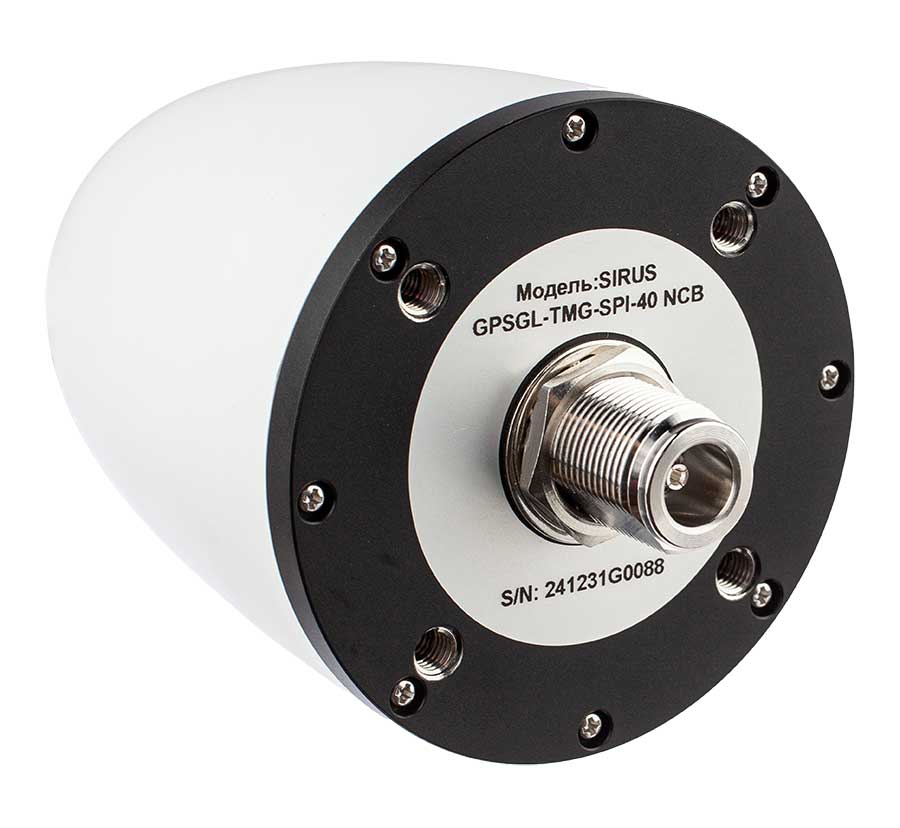

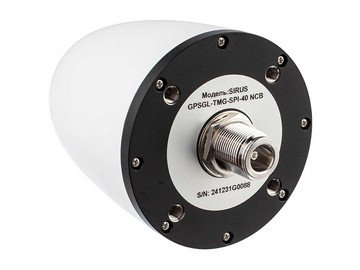

SIRUS GPSGL-TMG-SPI-40NCB Антенна GNSS высокоточного тайминга и синхронизации

• Описание
• Технические характеристики
• Аксессуары
• Файлы

• GPS / Глонасс антенна для систем временной синхронизации и высокоточного тайминга.

  SIRUS GPSGL-TMG-SPI-40NCB — новая GNSS антенна является недорогим аналогом популярной модели PCTEL GPSGL-TMG-SPI-40NCB и антенн НВС Навигационные Технологии НАВИС NV70.

  Технологические особенности SIRUS GPSGL-TMG-SPI-40NCB

  • Антенны GPSGL-TMG-SPI-40NCB предназначены для систем синхронизации времени и часификации (первичных эталонных источников, базовых станций часификации), таких как Сервер точного времени “Метроном” или Радиосервер точного времени “РСТВ-01-01”.
  • Устройства синхронизации времени являются базовым элементом для построения хронометрических систем и систем временного тайминга различного назначения.
  • Антенна поддерживает работу в диапазоне 3-х основных систем навигации GPS L1, GALILEO E1, GLONASS L1.
  • Антенна Sirus имеет низкий уровень шума, высокий уровень усиления до 40дБ и хорошо подходит для монтажа с большой длиной кабеля (до 20 м).
  • Квадрофилярная конструкция чувствительного элемента (Quadrifilar Helix) в сочетании с многоступенчатой фильтрацией обеспечивает превосходное подавление помех по сравнению с традиционными GPS/GLONASS антеннами.
  • Конусообразная форма обтекателя обеспечивает защиту от влаги и обледенения, а также отпугивает птиц.
  • Антенна выполнена из безопасных материалов, которые полностью соответствуют директивам ЕС RoHS.
  • Антенна имеет встроенное устройство защиты от молнии и защиту от подключения в обратной полярности.

  Модель GPSGL-TMG-SPI-40NCB может быть установлена отдельно или на трубостойку с помощью прилагаемого комплекта монтажных частей. Универсальное крепление (на мачту или стену) входит в комплект поставки.

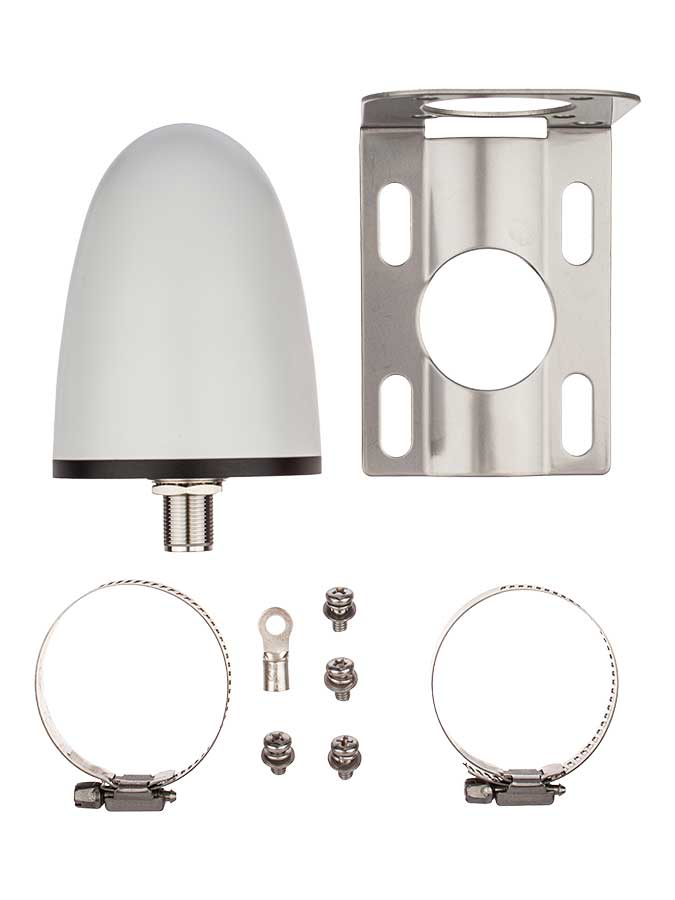

  Комплект поставки GPSGL-TMG-SPI-40NCB:

  1. Антенна - 1
  2. Винты М5 - 4
  3. Крепежный кронштейн - 1
  4. Клемма заземления – 1
  5. Хомуты - 2

• Технические характеристики

  Технические характеристики SIRUS GPSGL-TMG-SPI-40NCB
  GNSS антенный элемент
  Диапазон частот	МГц	1590 ±30 (GPS L1, GALILEO E1, GLONASS L1)
  Усиление антенного элемента	dBi	≥3,5
  Поляризация		RHCP (правая эллиптическая круговая поляризация)
  Коэффициент эллиптичности ДН	дБ	＜2.0@zenith
  Ширина луча ДН по уровню 3 дБ	°	110±10
  Отношение «вперёд-назад» ДН	дБ	>10
  Разъем		Коаксиальный N (F)
  Сопротивление	Ом	50
  Защита от молнии / перенапряжения / разрядов		GB/T17626.5-2008 IDT IEC 61000-4- 5: 2005 Level 4
  Встроенный малошумящий усилитель LNA
  Диапазон частот	МГц	1590 ± 30
  Коэффициент усиления LNA	дБ	40±4 @ GPS L1 GALILEO E1 38 ±4 @ ГЛОНАСС L1
  Неравномерность полосы пропускания	дБ	≤1 (1575,42±1,023 МГц) ≤2 (1575,42 ± 5 МГц)
  Коэффициент шума LNA	дБ	≤2,0 при +25℃ ≤2,5 при +80℃
  Подавление внеполосных сигналов и излучений	дБ	＞60 (1690 МГц), ＞60 (1450 МГц),
  КСВН		≤1,8:1
  Защищённость от помех и перегрузок		В полосе 1575.42±100 МГц подавляет сигналы до 0 дБм
  Способ питания		Через коаксиальный кабель
  Напряжение постоянного тока	В	3,3-16,0 (рекомендуемый максимум 9 В пост. тока)
  Потребляемый ток	мА	≤45
  Механические характеристики
  Материал обтекателя		аморфный термопластик ASA
  Размеры (D × H)	мм	Ø72 × 95 (115 с разъемом)
  Вес	кг	0,3 (корпус без крепежа)
  Рабочая температура	℃	-40~+ 80
  Температура хранения,	℃	-45~+ 85
  Рабочая влажность	%	≤95
  Рабочая скорость ветра	м/с	≤45
  Максимальная cкорость ветра	м/с	≤60
  Условия эксплуатации		на открытом воздухе
  Водонепроницаемость		IP67
