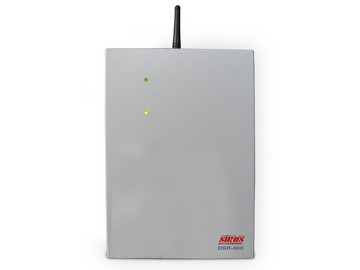

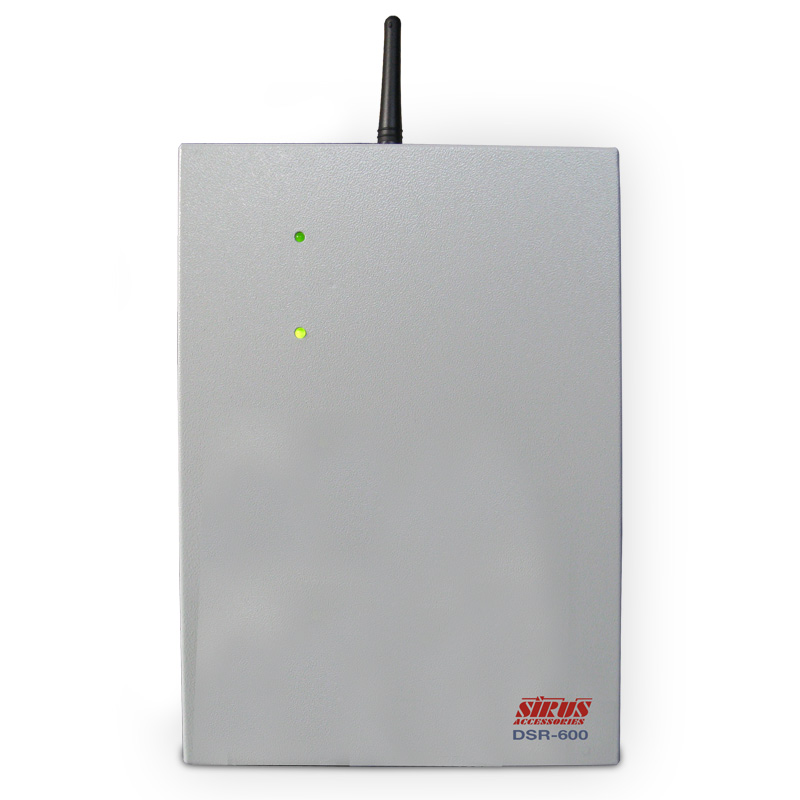

Sirus DSR-600 Цифровой LPD/PMR ретранслятор для радиосвязи с подземными помещениями

• Описание
• Технические характеристики
• Аксессуары
• Файлы

• • Разработан и изготовлен в России
  • Обеспечивает надежную радиосвязь в подземных помещениях (стоянках,подвалах, складах).
  • Преимущества цифровых технологий
  • Качество сборки соответствует ГОСТ Р ИСО 9001-2001 (ISO 9001:2000)

  Что нужно сделать для того чтобы объединить в единую информационную сеть:

  • Абоненты находящиеся в разных помещениях одного здания между которыми нет радиосвязи?
  • Абоненты находящиеся в разных зданиях между которыми нет радиосвязи?
  • Абоненты находящиеся в экранированном помещении (металлическом ангаре) и на территории предприятия?
  • Абоненты находящиеся в подземном помещении и на поверхности?
  • Абоненты использующие радиосвязь различных частотных диапазонов?
  • Абоненты использующие различные виды радиосвязи (аналоговую и цифровую)?
  • Абоненты использующие различные виды/стандарты/коды устройств преобразования речи (маскираторов речевого сигнала)?

  Вам нужно установить Территориально Разнесенный LPD / PMR Ретранслятор:

  • Возьмите радиостанции, обеспечивающие радиосвязь с группами абонентов;
  • Подключите к радиостанциям Контроллеры Радиостанций Цифрового Ретранслятора Сигнала SIRUS DSR-600;
  • Соедините кабелем “витая пара” Контроллеры Радиостанций Цифрового Ретранслятора Сигнала SIRUS DSR-600.

  Описание работы Территориально Разнесенного Ретранслятора Радиосигнала в общем виде

  В режиме ожидания Контроллеры Радиостанций следят за появлением признака приема сигнала у своих радиостанций и за началом трансляции оцифрованного аудиосигнала по линии связи. При выходе на передачу радиостанции абонента одной из групп, на входе у соответствующего Контроллера Радиостанции появляется признак приема сигнала и принимаемый аудиосигнал. Этот Контроллер начинает трансляцию оцифрованного аудиосигнала по линии связи. Остальные Контроллеры Радиостанций включают режим “передача” у своих радиостанций и подают на их входы восстановленный аудиосигнал — таким образом происходит ретрансляция сигнала абонентам других групп.

  Исполнение

  • в виде блоков Контроллера Радиостанции

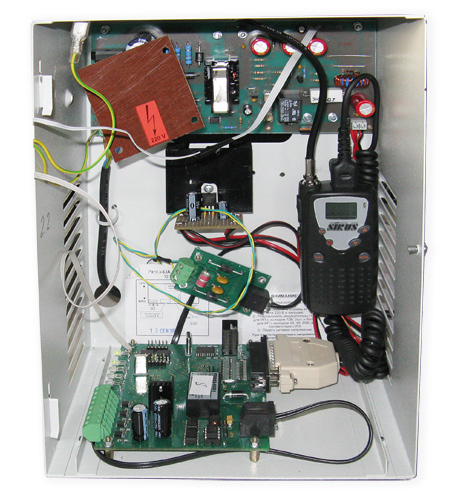

  • в виде блоков в составе: ИБП, платы Контроллера Радиостанции, платы устройства Защиты Линии, радиостанции, разъёма для подключения внешней антенны.



  Используемые радиостанции

  • возможно использование различных типов радиостанций, в том числе безлицензионных LPD PMR ICOM, SIRUS, KIRISUN

  Примеры использования Цифрового LPD / PMR Ретранслятора



  1) Радиосвязь между офисом и подземной парковкой, находящуюся в подвальном помещении здания. Объединение Групп абонентов радиостанций, находящихся в экранированном помещении (офисе) и на территории предприятия (парковке, периметре).


  2) Междиапазонный шлюз. Объединение Групп абонентов, использующих радиосвязь различных частотных диапазонов.


  3) Радиосвязь в подвале и мноргоэтажном здании. Объединение Групп абонентов раций, находящиеся в разных помещениях (в подвале и на этажах) одного здания между которыми нет радиосвязи.


  4) Радиосязь между офисами или цехами. Объединение Групп абонентов радиосвязи, находящихся в разных зданиях, между которыми нет радиосвязи.

• Технические характеристики

  Технические характеристики ретранслятора Sirus FR110
  Частотный диапазон	VHF 146-174МГ
  	UHF 400-470МГц
  Количество каналов:		200
  Тип (класс) излучения:		16K0F3E / 11K0F3E
  Шаг сетки частот		25 / 12.5 кГц
  Напряжение питания постоянный ток		13.8 В
  Импеданс антенны		50 Ом
  Рабочий диапазон температур		от -20 до +60 °C
  Выходная мощность передатчика (программируется)		50; 25; 10 Вт
  Нестабильность частоты		±2.5×10-6
  Уровень побочных излучений (минимум)		60дБ
  Чувствительность приемника (12 дБ Sinad)		0.25 мкВ
  Избирательность по соседнему каналу (широкая/узкая)		70/60 дБ
  Избирательность по побочному каналу (минимум)		70 дБ
  Габариты: Ш×В×Г		определяется комплектацией
  Масса		определяется комплектацией

• Аксессуары

  Аксессуары для ретранслятора SIRUS FR110
  Sirus F110	Радиостанция мобильная диапазонов VHF или UHF	2
  OPC-FR110	Соединительный управляющий кабель Micro-USB (коппьютерный не подойдет!)	1
  Опциональное оборудование
  Cabeus WSC-8U	Шкаф телекоммуникационный 10" 8U 326x300x405mm (ШхГхВ) с дверью и 2 полками	1
  Радиал MDF1-6V	Дуплексный фильтр, разнос от 4 Мгц	1
  	Комплект РЧ кабелей RG-58 к дуплексному фильтру 3шт. по 0,3м (с ВЧ разъёмами);	1
  Sirus PS-1215U	Блок питания 220/12В 15А с переходом на резерв	1
  FIAMM FG 24204	Резервная аккумуляторная батарея	1
  Sirus BC100 / 200	Антенна базовая (стационарная) VHF или UHF	1
  RG-213C/U	Кабель - радиочастотный коаксиальный ВЧ разъёмами (2шт)	1
  Sirus SP1000	Грозозащита (грозоразрядник)	1
